基于NB-IOT的智能烟感应用方案
成都亿佰特 | 2020-07-16 10:51:02    阅读:4313   发布文章

 据国家有关部门发布的2018年火灾数据统计,全国共发生火灾23.7万起,造成1407人死亡,伤798人。直接财产损失36.75亿元,其中居民住宅火灾10.7万起,超过全年火灾总数的45%,其原因与我国当前火灾预防基础设施建设落后有关。目前我国老旧住宅、学校、商铺等地方火灾报警器普及率极低。随着我国城市化发展和人民消防意识的不断提高,对于烟感报警需求将越来越大,预测到2020年智能烟感年市场规模超数百亿元。

  烟感报警器是运用光电感烟或离子感烟技术,通过监测烟雾的浓度来实现火灾防范,内部采用离子式烟雾传感器,离子式烟雾传感器是一种技术先进,工作稳定可靠的传感器可在早期探测到火灾后直接发出警报,提醒现场人员迅速报警并及时疏散逃生。

  烟感报警器经历了传统有线、独立型烟感报警器逐步演进到最新无线智能型联网型烟感报警器。NB-IoT(Narro Band Internet of Things)基于蜂窝网络的窄带物联网,只消耗大约200KHz的带宽,直接部署在LTE网络中,降低部署成本。

  亿佰特E840-TTL-NB03是一款高性能、低功耗的NB-IoT模块,支持移动频段,支持TCP/UDP通信模式、支持亿佰特云平台,用户只需要通过简单的AT指令设置,即可实现串口到网络服务器的双向数据透明传输。


图1 拓扑结构

  如图一所示,通过智能烟感器24小时检测运行状态,将信息通过NB-IoT网络传输至云平台接入数据,然后通过云平台访问烟感器运行数据,实现终端平台实时监测。

  测试硬件:

  QQ截图20191212164457

  在测试之前,将电源、天线、SIM卡(缺口朝外插入)、串口线等硬件连接好。

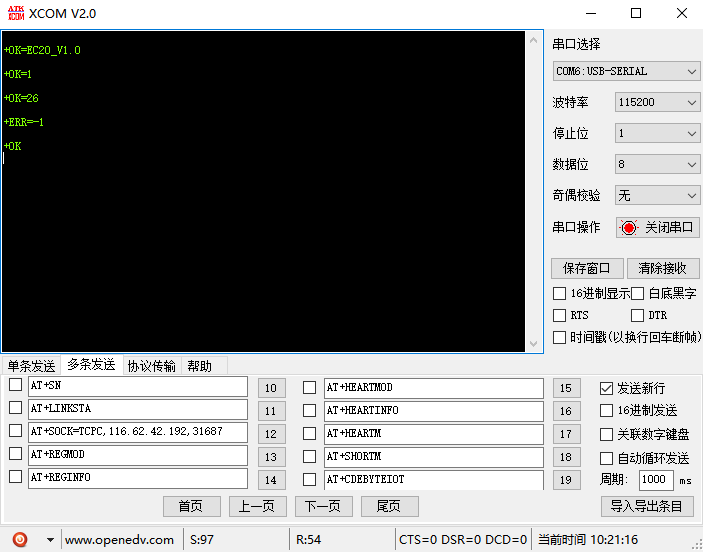

  1、 进入AT指令模式,在串口助手内发送+++(除了+++不需要勾选发送新行,其他AT指令都需要勾选发送新行才有效),必须在发送+++指令3s内发送其他任意AT指令(除重启AT指令外)才能完全进入AT指令模式。

  2、 进入AT指令模式后,使用AT+CPIN查看SIM卡接入情况:

  例如:AT+CPIN

  +OK=1

  表示SIM卡已接入,使用AT+CSQ查看当前信号强度:

  例如:AT+CSQ

  +OK=26

  表示当前信号强度正常,如果回复99表示当前信号强度异常,请查看当前为天线是否连好,或周围****存在异常。

  3、 接入服务器,AT+SOCK=TCPC,116.62.42.192,31687  (参数之间使用英文字符逗号隔开,IP指令之间使用英文字符点隔开)。

  SOCK设置

  例如:AT+SOCK=TCPC,116.62.42.192,31687

  +OK

  表示设置成功。

  4、重启(所有AT指令修改参数后,设备重启后生效)

  执行指令AT+REBT返回OK后设备立即重启,此处IP只做演示,实际连接以需要连接的服务器IP为基准。

6

图2

  5、 连接好****后,NET灯常亮表示已接入服务器,此时便可以进行透明传输。


图3

  通过E840-TTL-NB03组建联网型独立式烟感探测器,可以实现设备探测点智能监测。与其他消防设施如可燃气体检测、声光报警器对火情实现告警、故障及回复状态的实时推送,实现消防联动动态监测。

  NB-IoT联网型独立烟感探测器相较于传统烟感具有明显优势:

 1、可以改进室内覆盖能力具有故障上报功能;

 2、支持海量连接组网,超低的设备成本,优化网络结构;

 3、传统烟感待机3年,NB-IoT终端待机时间可长达10年真正的超低功耗。

本文来自:成都亿佰特
